Ako dodávateľ koaxiálnych káblov RG178U sa často stretávam s otázkami o návratnosti tohto produktu. Strata spätného toku je kritickým parametrom v oblasti koaxiálnych káblov, ktorý priamo ovplyvňuje výkon a účinnosť kábla. V tomto blogu sa ponorím do toho, čo je to strata návratnosti, ako súvisí s RG178U a jej význam v praktických aplikáciách.
Pochopenie straty pri návrate
Strata spätného toku je mierou toho, ako dobre zariadenie alebo systém zodpovedá impedancii prenosového vedenia. V kontexte koaxiálnych káblov, ako je RG178U, kvantifikuje množstvo signálu, ktoré sa odráža späť smerom k zdroju namiesto prenosu cez kábel. Tento odraz nastane, keď dôjde k nesúladu impedancie medzi káblom, konektormi a pripojenými zariadeniami.
Matematicky je strata návratnosti vyjadrená v decibeloch (dB) a vypočíta sa pomocou vzorca:
[RL = - 20\log_{10}\left(\frac{V_{reflected}}{V_{incident}}\right)]
kde (V_{reflected}) je napätie odrazeného signálu a (V_{incident}) je napätie dopadajúceho signálu. Vyššia hodnota spätnej straty indikuje lepšie prispôsobenie impedancie a menší odraz signálu.
Strata vrátenia RG178U
RG178U je typ koaxiálneho kábla známy svojou malou veľkosťou a vysokou flexibilitou, vďaka čomu je vhodný pre širokú škálu aplikácií vrátane RF a mikrovlnných obvodov. Spätná strata RG178U závisí od viacerých faktorov, vrátane frekvencie signálu, kvality konštrukcie kábla a použitých konektorov.
Typicky pre RG178U je spätná strata špecifikovaná v určitom frekvenčnom rozsahu. Napríklad pri nižších frekvenciách (napr. do 1 GHz) môže byť spätná strata okolo 20 dB alebo lepšia. Keď sa frekvencia zvyšuje, strata spätného toku sa môže zhoršiť v dôsledku faktorov, ako je efekt kože a dielektrické straty. Pri vyšších frekvenciách (napr. 10 GHz) môže byť spätná strata približne 15 dB.
Konštrukcia kábla hrá kľúčovú úlohu pri určovaní straty odrazu. RG178U má zvyčajne pevný medený stredový vodič, dielektrický materiál (ako je PTFE) a opletený vonkajší vodič. Dobre skonštruovaný kábel s jednotnými dielektrickými vlastnosťami a správnym tienením môže pomôcť udržať dobrú impedančnú zhodu a tým aj vysokú stratu spätného toku.
Význam návratnosti v aplikáciách RG178U
- Integrita signálu: Vysoká spätná strata zaisťuje, že väčšina signálu sa prenáša cez kábel bez toho, aby sa odrážala späť. To je nevyhnutné pre zachovanie integrity signálu, najmä vo vysokofrekvenčných aplikáciách, kde aj malé odrazy signálu môžu spôsobiť rušenie a skreslenie.
- Energetická účinnosť: Keď dôjde k výraznej strate odrazu, odrazený výkon sa stratí. V aplikáciách, kde je energetická efektívnosť rozhodujúca, ako napríklad v bezdrôtových komunikačných systémoch, pomáha vysoká spätná strata minimalizovať straty energie a zlepšiť celkovú účinnosť systému.
- Výkon systému: V zložitých RF a mikrovlnných systémoch môže mať spätná strata jednotlivých komponentov, vrátane káblov RG178U, kumulatívny vplyv na celkový výkon systému. Nízka spätná strata v jednom kábli môže viesť k degradácii signálu a zníženiu výkonu systému.
Porovnanie s inými koaxiálnymi káblami

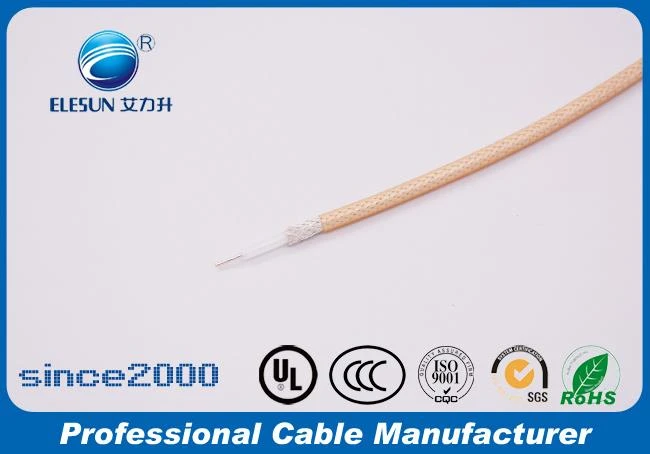

Je zaujímavé porovnať spätnú stratu RG178U s inými koaxiálnymi káblami. Napríklad,RG302 vysokoteplotný koaxiálny kábelaRG316 vysokoteplotný koaxiálny kábelsú tiež obľúbenou voľbou vo vysokoteplotných a vysokofrekvenčných aplikáciách.
RG302 má vo všeobecnosti podobný výkon ako RG178U pri nižších frekvenciách. Vďaka odlišnej konštrukcii a väčšej veľkosti však môže mať lepšie charakteristiky spätnej straty pri vyšších frekvenciách. RG316 je na druhej strane známy svojimi vynikajúcimi tieniacimi vlastnosťami, ktoré môžu mať za následok relatívne vysokú stratu spätného toku v širokom frekvenčnom rozsahu.
TheRG178 vysokoteplotný koaxiálny kábelzdieľa veľa podobností s RG178U, pokiaľ ide o stratu návratnosti. Obidva sú navrhnuté tak, aby poskytovali dobré impedančné prispôsobenie a nízky odraz signálu, ale špecifické hodnoty spätnej straty sa môžu líšiť v závislosti od výrobného procesu a kvality použitých materiálov.
Faktory ovplyvňujúce návratnosť RG178U
- Kvalita konektora: Konektory používané s RG178U môžu výrazne ovplyvniť stratu odrazu. Zle vyrobené konektory môžu spôsobiť nesúlad impedancie, čo vedie k zvýšenému odrazu signálu. Je dôležité používať vysokokvalitné konektory, ktoré sú správne nainštalované, aby sa zabezpečila dobrá impedancia.
- Ohýbanie káblov: Nadmerné ohýbanie kábla RG178U môže zmeniť fyzikálne vlastnosti kábla, ako je vzdialenosť medzi stredovým vodičom a vonkajším vodičom. To môže viesť k nesúladu impedancie a zníženiu straty návratu.
- Podmienky prostredia: Teplota, vlhkosť a ďalšie faktory prostredia môžu tiež ovplyvniť stratu spätného toku RG178U. Napríklad vysoké teploty môžu spôsobiť roztiahnutie dielektrického materiálu, čo môže zmeniť impedanciu kábla a znížiť spätné straty.
Meranie návratovej straty RG178U
Na meranie spätnej straty RG178U sa zvyčajne používa špecializované zariadenie, ako je analyzátor vektorovej siete (VNA). VNA vysiela signál cez kábel a meria odrazený signál. Porovnaním dopadajúceho a odrazeného signálu možno vypočítať stratu odrazu.
Je dôležité poznamenať, že meranie by sa malo vykonávať za kontrolovaných podmienok, aby sa zabezpečili presné výsledky. Kábel by mal byť správne ukončený so správnou impedančnou záťažou a nastavenie merania by malo byť kalibrované, aby sa eliminovali akékoľvek chyby.
Záver
Záverom možno povedať, že spätná strata RG178U je kľúčovým parametrom, ktorý ovplyvňuje výkon a účinnosť kábla. Vysoká spätná strata naznačuje dobrú impedančnú zhodu a menší odraz signálu, čo je nevyhnutné na udržanie integrity signálu, energetickej účinnosti a celkového výkonu systému.
Ako dodávateľ RG178U sme sa zaviazali poskytovať vysokokvalitné káble s vynikajúcimi charakteristikami straty spätného toku. Naše káble RG178U sa vyrábajú pomocou najnovšej technológie a vysokokvalitných materiálov, aby sa zabezpečil optimálny výkon.
Ak máte záujem o kúpu koaxiálnych káblov RG178U alebo máte akékoľvek otázky týkajúce sa straty spätného toku alebo iných parametrov kábla, neváhajte nás kontaktovať pre ďalšiu diskusiu a rokovania o obstarávaní. Tešíme sa na spoluprácu pri plnení vašich špecifických požiadaviek.
Referencie
- "Príručka koaxiálnych káblov" od Andrew Company
- "Návrh RF a mikrovlnných obvodov pre bezdrôtové aplikácie" od Reinholda Ludwiga a Pavla Bretchka
